O que é o front-end analógico (AFE) do BMS?

O que é o Front-End Analógico do BMS

Um Sistema de Gerenciamento de Bateria (BMS) é um componente crítico nas baterias modernas, permitindo uma operação segura e confiável. O BMS é responsável por monitorar, controlar e proteger a bateria, utilizando uma combinação de hardware e software. Um dos principais componentes de hardware do BMS é o Front-end analógico (AFE) , que é responsável por converter sinais analógicos da bateria em sinais digitais que podem ser processados pelo microcontrolador do BMS.

Nesta postagem do blog, exploraremos o que é o Front-End Analógico do BMS e como ele funciona.

O que é o Front-End Analógico (AFE) do BMS?

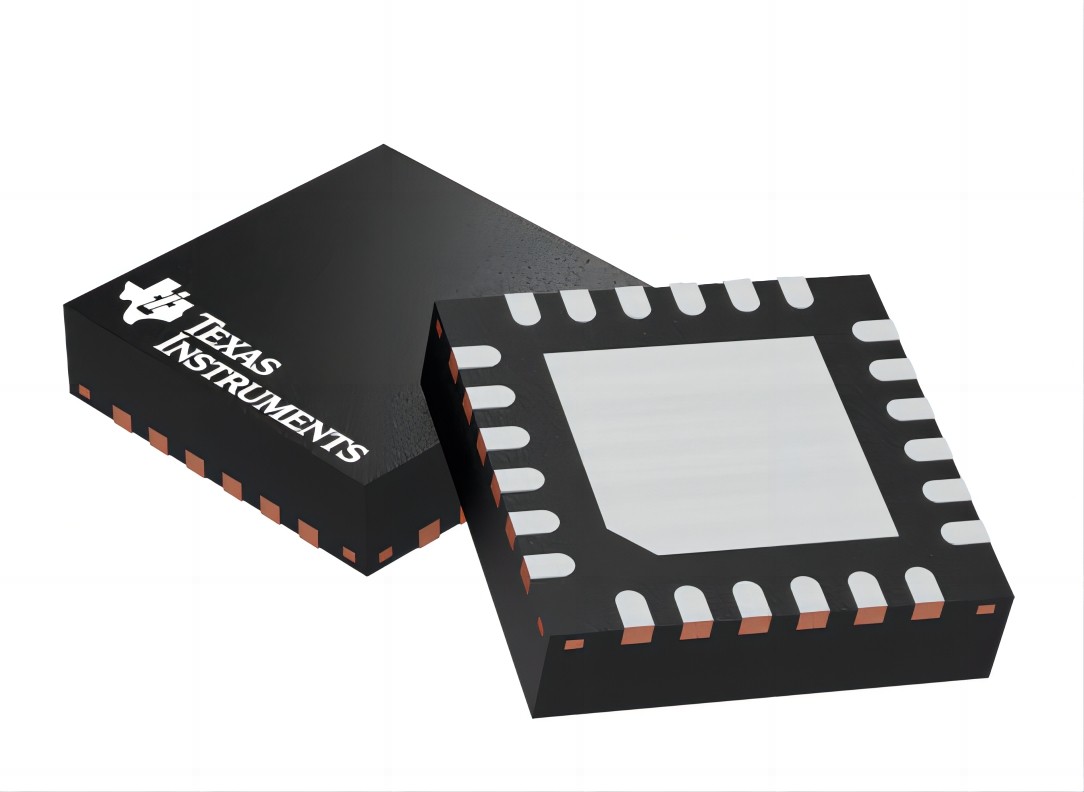

O Front-End Analógico (AFE) é o primeiro estágio do BMS que interage com as células da bateria. É uma interface entre as células da bateria e o microcontrolador do BMS. A função principal do AFE é converter os sinais analógicos das células da bateria em sinais digitais que podem ser processados pelo microcontrolador. O AFE também fornece isolamento e proteção ao microcontrolador contra os sinais de alta tensão gerados pelas células da bateria.

O AFE normalmente consiste em vários componentes, incluindo circuitos de medição de tensão e corrente, sensores de temperatura e circuitos de condicionamento de sinal. Cada um desses componentes desempenha um papel crucial na medição e no monitoramento precisos dos parâmetros das células da bateria.

Circuito de Medição de Tensão

O circuito de medição de tensão é um dos componentes essenciais do AFE. Ele é responsável por medir a tensão de cada célula da bateria. O circuito de medição de tensão normalmente consiste em um circuito divisor de tensão e um circuito amplificador. O circuito divisor de tensão divide o sinal de alta tensão gerado pela célula da bateria em uma tensão mais baixa que pode ser medida pelo microcontrolador. O circuito amplificador amplifica o sinal de tensão e remove qualquer ruído ou interferência.

Circuito de Medição de Corrente

O circuito de medição de corrente é outro componente crítico do AFE. Ele é responsável por medir a corrente que entra e sai da célula da bateria. O circuito de medição de corrente normalmente consiste em um resistor shunt e um circuito amplificador. O resistor shunt é colocado em série com a célula da bateria, e a queda de tensão através do resistor é medida. O circuito amplificador amplifica o sinal de tensão e remove qualquer ruído ou interferência.

Sensor de temperatura

O sensor de temperatura é um componente essencial do AFE. Ele é responsável por medir a temperatura de cada célula da bateria. O sensor de temperatura normalmente consiste em um termistor ou um circuito integrado de sensor de temperatura. O sensor de temperatura converte a temperatura da célula em um sinal elétrico que pode ser medido pelo microcontrolador.

Circuito de Condicionamento de Sinal

O circuito de condicionamento de sinal é responsável por condicionar os sinais dos circuitos de medição de tensão e corrente e do sensor de temperatura. O circuito de condicionamento de sinal normalmente consiste em um Conversor Analógico-Digital (ADC), que converte os sinais analógicos em sinais digitais que podem ser processados pelo microcontrolador. O circuito de condicionamento de sinal também fornece isolamento e proteção ao microcontrolador contra os sinais de alta tensão gerados pelas células da bateria.

Em conclusão, o Front-End Analógico (AFE) é um componente essencial do Sistema de Gerenciamento de Bateria (BMS). O AFE é responsável por medir e monitorar os parâmetros das células da bateria, incluindo tensão, corrente e temperatura. O AFE converte os sinais analógicos das células da bateria em sinais digitais que podem ser processados pelo microcontrolador. O AFE também fornece isolamento e proteção ao microcontrolador contra os sinais de alta tensão gerados pelas células da bateria. Um AFE bem projetado é fundamental para a operação segura e confiável da bateria e é uma consideração importante para qualquer pessoa que projete ou utilize um BMS.
